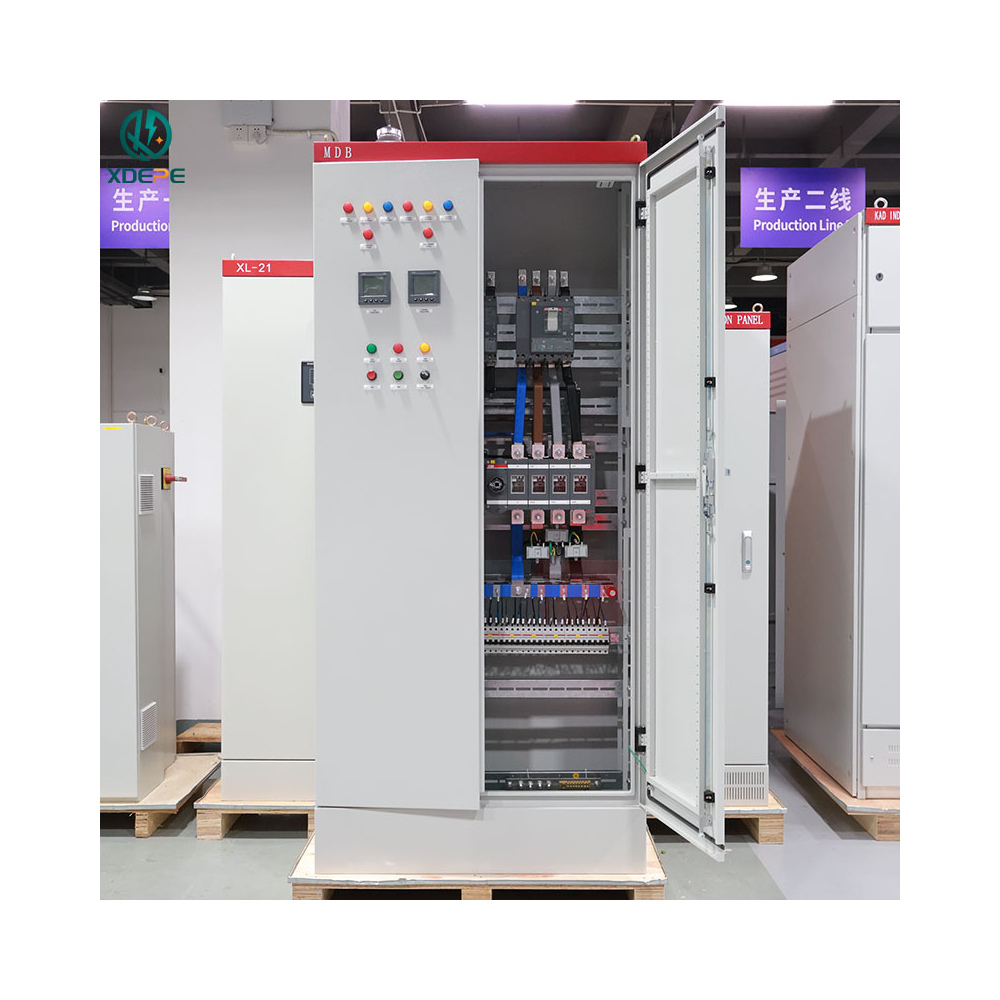

1. Giới thiệu tổng quan về Tủ Điện Hạ Thế
Tủ điện hạ thế (MSB, MDB, DB) tiếp nhận nguồn điện 0.4kV từ cuộn thứ cấp máy biến áp phân phối để cấp nguồn cho toàn bộ dây chuyền sản xuất, động cơ công suất lớn và hệ thống chiếu sáng phụ trợ. QT cung cấp các dòng tủ hạ thế module hóa cao cấp theo tiêu chuẩn quốc tế IEC 61439-1/2, dễ dàng mở rộng và bảo trì.
2. Đặc tính kỹ thuật & Ưu điểm vượt trội
- Khung vỏ chịu lực cao: Kết cấu khung định hình liên kết bulong cường độ cao, vỏ tole sơn tĩnh điện tĩnh điện dày 2.0mm chịu ăn mòn hóa chất và bụi bẩn.
- Thiết kế phân khoang an toàn Form 3b / Form 4b: Tách biệt hoàn toàn ngăn máy cắt tổng ACB, thanh cái chính và các khối ngăn MCCB nhánh.
- Thanh cái đồng nguyên chất 99.9%: Bọc co nhiệt chịu nhiệt phân pha rõ ràng, tính toán dòng chịu tải nhiệt và lực điện động ngắn mạch lên đến 100kA.
3. Bảng thông số kỹ thuật Tủ Hạ Thế
| Thông số kỹ thuật | Tủ Phân Phối Tổng MSB | Tủ Phân Phối Nhánh MDB | Tủ Tụ Bù Hạ Thế (Capacitor Panel) |
|---|---|---|---|
| Điện áp định mức / Cách điện | 400 V / 1000 V AC | 400 V / 690 V AC | 400 V / 440 V AC |
| Dòng điện định mức (A) | 800A – 6300A (ACB) | 100A – 800A (MCCB) | Dung lượng 100 – 1200 kVAr |
| Khả năng chịu ngắn mạch Icw | 50 kA – 100 kA / 1s | 36 kA – 50 kA / 1s | 36 kA / 1s |
| Cấp phân khoang (Form) | Form 3b / Form 4b | Form 2b / Form 3b | Form 1 / Form 2b |
4. Chính sách bảo hành từ QT
Bảo hành 24 tháng cho toàn bộ khung vỏ và thiết bị đóng cắt, hỗ trợ tính toán dung lượng bù cos phi và kiểm toán năng lượng miễn phí cho nhà máy.
