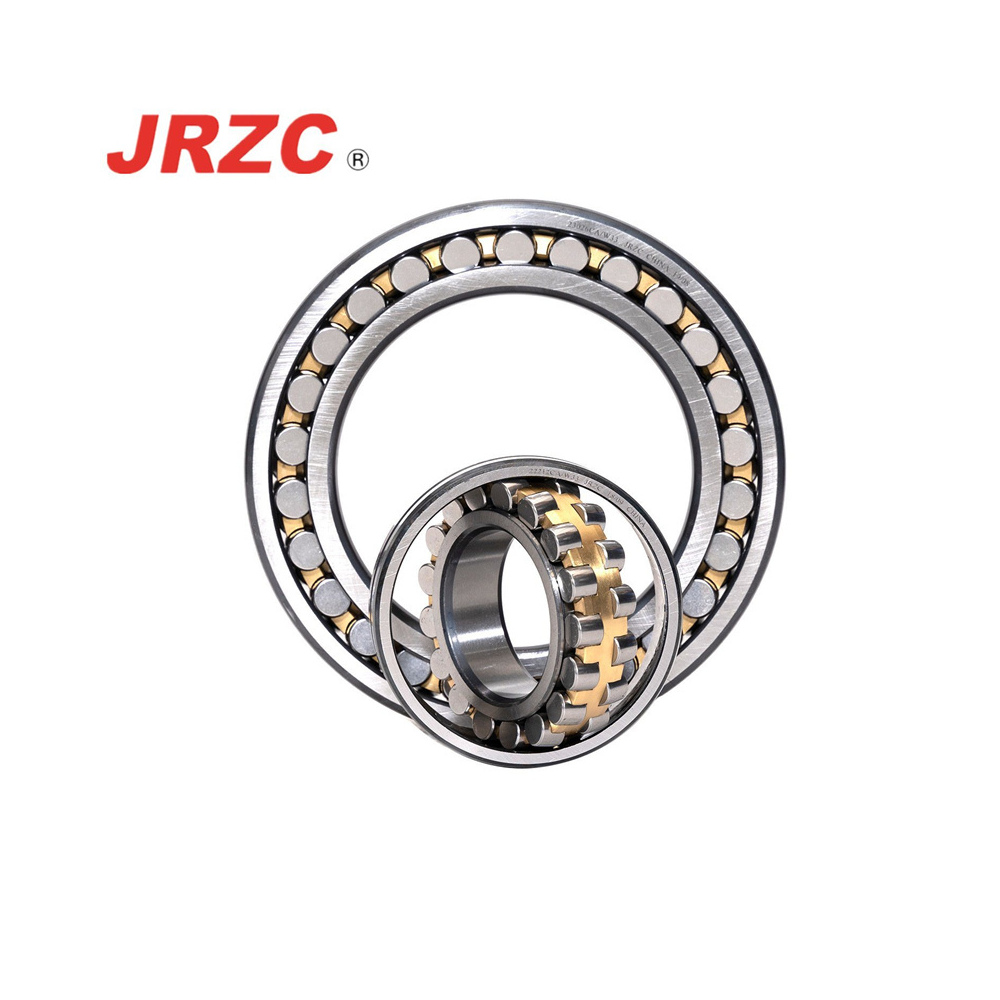

1. Giới thiệu tổng quan về Vòng Bi Tải Nặng
Vòng bi tải nặng con lăn tang trống là giải pháp kỹ thuật tối thượng cho các vị trí gối trục máy móc khai thác mỏ chịu tải trọng động va đập rung chấn dữ dội và uốn cong trục lớn. Hai dãy con lăn tự lựa giúp phân bố lực đồng đều trên toàn bộ rãnh lăn cong hình cầu.
2. Ưu điểm nổi bật
- Khả năng tự lựa góc lệch trục: Bù trừ độ võng trục và biến dạng khung máy lên tới 2° – 3° mà không làm phát sinh ứng suất mép cạnh gây gãy vỡ bi.
- Chịu tải trọng hướng tâm và va đập cực đại: Con lăn đối xứng bản rộng với rãnh dẫn hướng trung tâm tạo diện tích tiếp xúc tải lớn gấp 3 lần vòng bi cầu.
- Rãnh và lỗ bơm mỡ chu vi ngoài (W33): Dễ dàng bôi trơn bổ sung mỡ áp lực cao vào thẳng trung tâm vòng bi khi đang vận hành.
3. Bảng thông số kỹ thuật Vòng Bi Tang Trống Dòng 222 & 223
| Ký hiệu vòng bi | Đường kính trong (d) | Đường kính ngoài (D) | Bề dày (B) | Tải trọng động Cr (kN) |
|---|---|---|---|---|
| 22216 – 22222 (CC/W33) | 80 – 110 mm | 140 – 200 mm | 33 – 53 mm | 240 – 570 kN |
| 22316 – 22326 (CA/W33) | 80 – 130 mm | 170 – 280 mm | 58 – 93 mm | 490 – 1,120 kN |
| 22330 – 22340 (Chuyên Sàng rung) | 150 – 200 mm | 320 – 420 mm | 108 – 138 mm | 1,420 – 2,350 kN |
4. Chính sách bảo hành từ QT
Công ty TNHH Thiết Bị Công Nghiệp QT cung cấp vòng bi tang trống kèm gối đỡ hai nửa chia mảnh SNL / SNG chất lượng cao, bảo hành 12 tháng.
