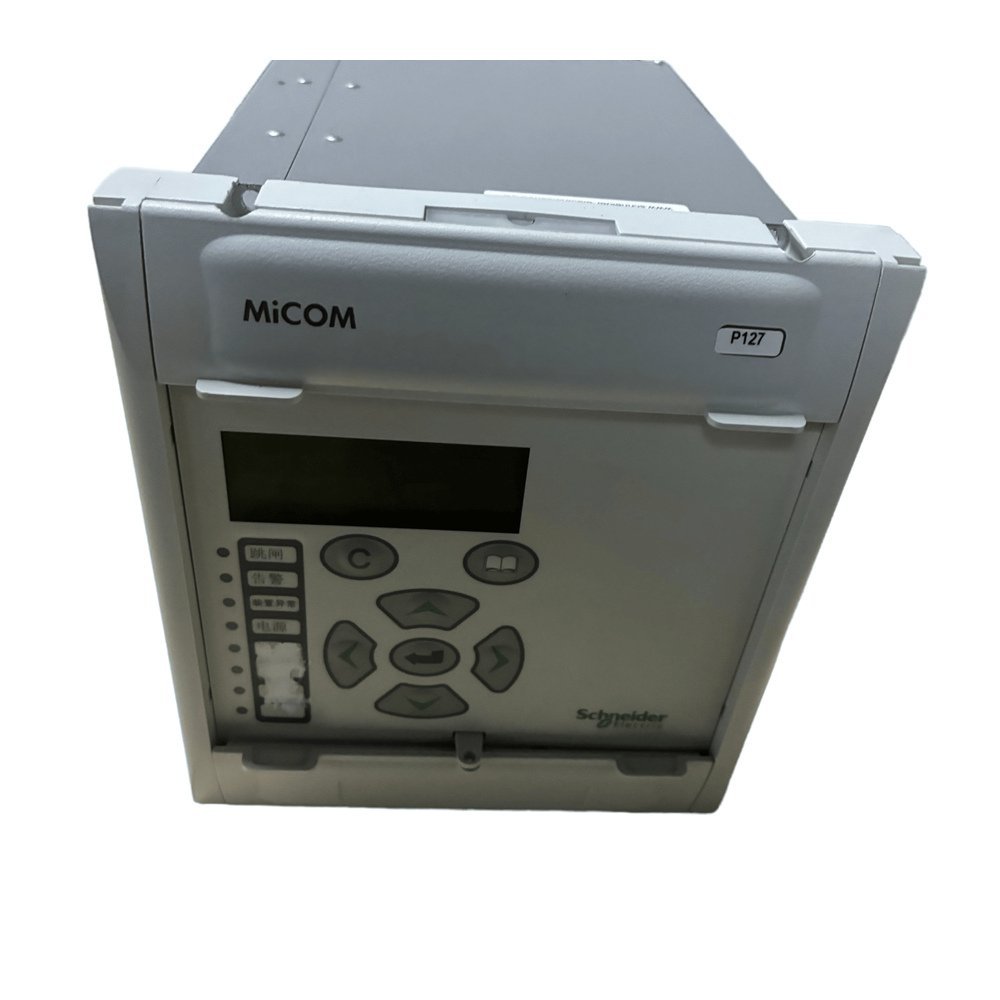

1. Giới thiệu tổng quan về Rơ Le Bảo Vệ Thủy Điện
Rơ le bảo vệ kỹ thuật số (Numerical Protection Relay) là thiết bị bảo vệ phòng ngừa sự cố nghiêm trọng cho máy phát điện, khối máy biến áp và đường dây truyền tải điện nhà máy thủy điện. Rơ le liên tục tính toán vector dòng điện, điện áp và tần số để phát hiện chính xác mọi dạng ngắn mạch hoặc chạm đất cực kỳ nhanh chóng.
2. Đặc tính kỹ thuật & Ưu điểm vượt trội
- Bảo vệ so lệch máy phát điện (87G): Độ nhạy cao, tác động tức thời trong 15ms khi có ngắn mạch giữa các pha trong cuộn dây stator.
- Bảo vệ chạm đất Stator 100% (64G): Sử dụng phương pháp bơm điện áp tần số thấp 20Hz, bảo vệ an toàn toàn bộ cuộn dây kể cả điểm trung tính.
- Ghi lại dạng sóng sự cố COMTRADE (Fault Recorder): Lưu trữ chi tiết dạng sóng điện áp và dòng điện trước, trong và sau sự cố phục vụ phân tích nguyên nhân.
3. Bảng thông số kỹ thuật Rơ Le Bảo Vệ Thủy Điện
| Thông số kỹ thuật | Rơ Le Bảo Vệ Máy Phát Điện (Generator Protection) | Rơ Le Bảo Vệ Máy Biến Áp Khối (Transformer Protection) | Rơ Le Bảo Vệ Đường Dây Truyền Tải (Line Protection) |
|---|---|---|---|
| Chức năng ANSI tích hợp | 87G, 40, 64G, 59N, 46, 51V, 24, 81U/O, 32R | 87T, 50/51, 50N/51N, 49, 24, Buchholz | 21 (Khoảng cách), 87L (So lệch dây), 50/51, 79 |
| Dòng điện / Điện áp đo lường | In: 1A hoặc 5A; Un: 100V – 120V AC | In: 1A hoặc 5A; Un: 100V – 120V AC | In: 1A hoặc 5A; Un: 100V – 120V AC |
| Chuẩn truyền thông trạm điện | IEC 61850 (GOOSE & MMS), Modbus TCP | IEC 61850, IEC 60870-5-103, Modbus | IEC 61850, giao tiếp cáp quang trực tiếp |
| Cấp chính xác đo lường | Class 0.2 cho điện áp, Class 0.5 cho dòng | Class 0.5 | Class 0.5 |
4. Chính sách bảo hành từ QT
Bảo hành chính hãng 24 tháng, cung cấp dịch vụ thử nghiệm rơ le bằng hợp bộ thử nghiệm tự động Omicron và cấp biên bản thử nghiệm đạt chuẩn EVN.
